B70系列

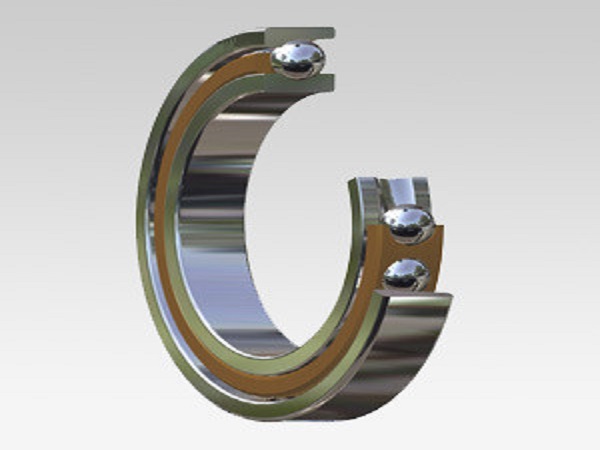

角接触球轴承B70系列

轴承的组配

为了提高轴承的承载能力和刚度，机床主轴用角接触球轴承通常采用两个或多个轴承组配的方式使用。

宇耐尔用于组配轴承的单个轴承除了满足相关的外形尺寸公差和旋转精度要求之外，组配轴承中任意两个轴承之间在下述几项性能参数都有严格的控制要求：

（1）任意两个轴承平均内径相互差。

（2）任意两个轴承内圈径向跳动相互差。

（3）任意两个轴承平均外径相互差。

（4）任意两个轴承外圈径向跳动相互差。

（5）任意两个轴承实际接触角相互差。

（6）相邻两个轴承凸出量相互差。

双联配置

轴承双联配置的形式有背靠背（DB）、面对面（DF）、和串联（DT）三种，其特点如下：

背靠背安装:对称安装；能承受径向载荷；能承受两个方面的轴向载荷；能承受较高的倾覆力矩。

面对面安装：对称安装；能承受径向载荷；能承受两个方面的轴向载荷；能微弱调心，承受倾覆力矩的能力较差。

串联安装：两套轴承相同；同向排列；能承受径向载荷；能承受一个方向较大的轴向载荷。

多联配置

为了获得更高的承载能力和刚度，机床主轴用角接触球轴承还可采用三联、四联甚至五联等多联配置方式。其中，常用的为三联和四联配置形式

对组配轴承，受载方向不同，轴承组的工作性能也不同。因此，组配轴承，尤其是不对称排列的组配都有一固定的安装方向。为此，宇耐尔在其组配轴承的外圈上沿轴线方向标记有角线"V"，角线"V"开口对着作用在内圈上轴向载荷，即角线"V"尖角方向应与作用在轴承内圈上轴向载荷的方向一致。如果作用在轴承内圈上的载荷为双向，则角线"V"尖角方向应与作用在轴承内圈上较大轴向载荷的方向一致。

配对轴承

除了上述的定向组配方式外，宇耐尔还提供配对轴承，即同组配对轴承可任意组配为背靠背、 面对面、或串联形式。单个配对轴承两端的凸出量完全相同。

同样，配对轴承的预载荷也分轻、中、重和特殊预载。

轴承允许的工作温度

角接触球轴承的工作温度与轴承的材料、预载荷、工作载荷、工作转速、润滑方式、冷却形式以及环境温度等相关。通常情况下，载荷大，转速高，脂润滑的轴承，其工作温度较高。

一般情况，宇耐尔机床用精密角接触球轴承，套圈可承受150℃的高温，由优质酚醛层压布管制造的保持架， 其工作温度不宜超过120℃。其它由钢或铝合金保持架制造的轴承，所允许的温度可达150℃。

通常情况，如果轴承不进行人工冷却，而且不受外部热源影响，则内圈的温度总是高于外圈的温度，而滚动体的温度会又高于内圈的温度。过高的温度会改变轴承的内部状态。对精密角接触球轴承，高速旋转过 程中，由于内圈与外圈温度之间的差异，导致轴承实际预紧力比装配预紧力大，轴承有可能出现过早磨损、 卡死等恶劣情况。因此，必须控制轴承的工作温度。当采用油雾或油气润滑时。根据润滑及冷却情况，轴承允许的工作温度较脂润滑要高的多。如需高温轴承，请与我们联系。

轴承的安装尺寸

为了保证轴承端面与挡扁接触，防止出现过渡圆角与轴承倒角相碰，轴和外壳孔的单向圆半径应符合相关规定。

挡肩高度的确定，不仅考虑了与轴承端面的充分接触，同时要便于安装和拆卸工具的使用。在一般情况 下，挡肩小高度应符合相关规定。
