角接触球轴承种类大全,不同类型有什么区别?

时间:2022-06-25 09:17:07 点击:5041 次 来源:洛阳宇耐尔精密轴承有限公司
  在各种机床主轴、精细化工机械中都有角接触球轴承的身影,它主要起到承受轴向负荷的作用。但是单列角接触球轴承只能承受一个方向,如果是双列角接触球轴承就可以在两个方向位移,下面就由宇耐尔小编为您介绍一下角接触球轴承种类大全。


  一、单列角接触球轴承



  1、分离型角接触球轴承

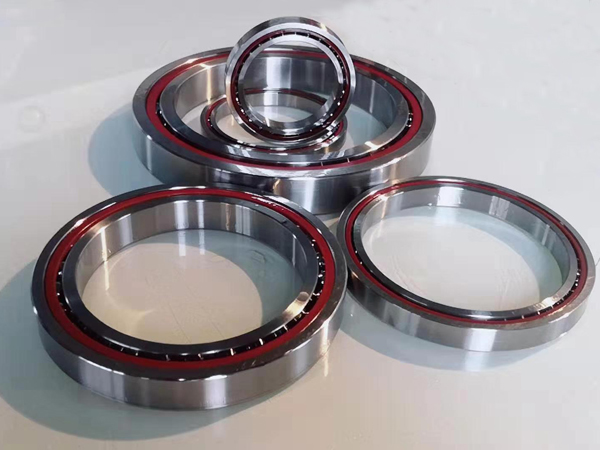

角接触球轴承


  分离型角接触球轴承的代号为S70000,其外圈滚道边没有锁口,可以与内圈、保持架、纲球组件分离,因而可以分别安装。这类多为内径小于10mm的微型轴承,用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。


  2、非分离型角接触球轴承


  非分离型角接触球轴承的套圈沟道有锁口,所以两套圈不能分离,按接触角分为三种:①接触角α=40°,适用于承受较大的轴向载荷;②接触角α=25°,多用于精密主轴轴承;③接触角α=15°,多用于较大尺寸精密轴承。


  3、任意配对角接触球轴承


  可供任意配对的单列角接触球轴承经特殊加工,可以两个背靠背、两个面对面或两个串联等任意方式组合,配对组合的轴向间隙可根据需要选择,后置代号CA表示轴向间隙较小,CB表示轴向间隙适中,CC表示轴向间隙较大。配对的轴承也可按使用要求配置成有预过盈的轴承,并以后置代号GA、GB、GC表示。GA表示配对后有较小的预过盈;GB表示配对后有中等预过盈;GC表示配对后有较大的预过盈。


  二、双列角接触球轴承


  以径向负荷为主的径、轴向联合负荷,也可承受纯径向负荷,除串联式配置外,其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时,会引起附加轴向力。因此一般需成对使用,做任意配对的轴承组合,成对安装的轴承按其外圈不同端面的组合分为:背对背配置、面对面配置、串联配置(也称:O型配置、X型配置、T型配置)三种类型。


  1、背对背配置


  背对背配置后置代号为DB(如70000/DB),背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷,但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置,而且可承受倾覆力矩。


  2、面对面配置


  面对面配置代号为DF(如70000/DF),面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷,但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高,而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式,轴承可承受双向轴向载荷;


  3、串联配置


  串联配置代号为DT(如70000/DT),串联配置时,载荷线平行,径向和轴向载荷由轴承均匀分担。但是,轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向,或如果有复合载荷,就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承,但只能承受单方向的轴向载荷。通常,为了平衡和限制轴的轴向位移,另一支承处需安装能承受另一方向轴向载荷的轴承。

  以上就是对于角接触球轴承种类大全的介绍,一般情况下角接触球轴承都是成对安装的,可以同时承受两个方向的负荷,可以有相对位移,方便生产需要。洛阳宇耐尔生产各种类型的角接触球轴承,可生产加工轴承直径从8mm到800mm的超精密轴承,欢迎您留言告诉我们您的需求或致电咨询,我们将会有工程师为您解答。
