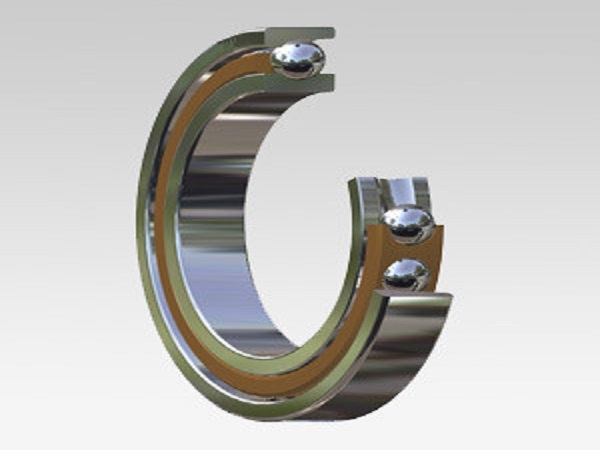

角接触球轴承和深沟球轴承在内外圈和钢球的尺寸上是十分相似的,可以说角接触球轴承是在深沟球轴承的基础上转化而来的。将深沟球轴承的钢球固定不动,将外圈和内圈按角接触球轴承的接触角进行偏移,就可以得到角接触球轴承,下面就由宇耐尔小编为您介绍一下角接触球轴承与深沟球轴承的区别。
1、外圈沟道结构区别
深沟球轴承外圈沟道两边双挡肩,而角接触球轴承普遍为单挡肩。深沟球轴承外圈沟道曲率与角接触球的不同,后者往往大于前者。极限转速不同,同尺寸的角接触球轴承的极限转速要高于深沟球轴承。
2、滚道角度区别
深沟球轴承外圈沟道位置与角接触球轴承的不同,非中心位置,其具体数值乃角接触球轴承设计时予以考虑,与接触角的度数有关。深沟球无预紧时接触角是0°,所以它的内外圈滚道都是一段圆弧。角接触的一开始就有接触角的,因此它的内外圈滚道是圆弧加直线的组合,圆弧部分是滚动的区域,而且内外圈圆弧的方向是相反的,这也决定了它只能单向受力。
3、承受载荷区别
深沟球轴承适宜于承受径向力、较小的轴向力、轴径向联合载荷及力矩载荷。而角接触球轴承随接触角度不同,可承受单一径向载荷、较大的轴向载荷。随配对方式不同,如果双联配对则可以承受双向轴向载荷及力矩载荷。
4、装配方法区别
深沟球轴承的装球是将轴承的内圈套入轴承的外圈里,当然还要有一个专用底座,好使将要装进去的钢球正好处于内外沟道之间,使轴承的内圈外径紧挨住轴承外圈的内径,这时将轴承钢球放进外圈与内圈的空隙后,将内圈往轴承外圈的中心推,当然会有一点阻力,随即钢球便在内外圈之间分布了。
角接触球轴承钢球数量要比深沟球轴承的多,为了能将钢球装入内外沟道之间角接触球轴承的内外圈挡边有一面是有斜坡锁口的,这样钢球才能从斜坡锁扣处装进去。当然锁扣的锁量也要合理计算出,要不然锁量过小,球会出来,锁量过大,球不好装进去。
5、用途区别
角接触球轴承在安装时需要预紧力,正确安装的角接触在轴向和径向上都能保证精度。同时正因为预紧力的存在,角接触对温度很敏感,过高的温度会导致热胀冷缩,损坏轴承。深沟球轴承一般用在对精度要求不高的地方,比角接触球轴承更坚固,对温度也没那么敏感。
以上就是对于角接触球轴承与深沟球轴承的各方面区别介绍,如果角接触球轴承和深沟球轴承的内外径和宽度尺寸一样,两者的内圈尺寸和结构也是一样的。洛阳宇耐尔精密轴承生产各种型号尺寸的角接触球轴承,可根据客户需求定制高规格非标角接触球轴承,欢迎您留言或致电咨询。
