轴承厂家详解角接触球轴承凸出量测量方法

时间:2020-12-17 10:41:38 点击:191 次 来源:洛阳宇耐尔精密轴承有限公司
  角接触球轴承是精密机床、高速电机、精密仪器等高精度机械设备大量采用的轴承。角接触球轴承的凸出量是指对单个轴承施加预载荷后,轴承同一端面处内圈端面凸出外圈端面的距离。角接触球轴承凸出量是影响轴承使用性能的重要参数,凸出量值的测量是组配过程必要的程序,需配置专门仪器进行测量。那么,大家知道角接触球轴承凸出量测量方法有哪些吗?宇耐尔小编今天就为大家进行了详细的总结,下面一起来了解一下吧。


  一、气动加压测量


  大批量生产组配角接触球轴承的厂家大都采用气动加压测量方法,测量凸出量要经过以下基本步骤:

  将气源打开、电源合闸,按需要的工作状态调整好各气路元件,将基准件装入心轴进入测量位置,施加所需负荷,调整好测量表基准值后,取下基准件。将被测轴承装入心轴,以外圈基准端面定位,在内圈下端面施加规定的垂直端面的轴向力(即测量负荷)。测量内圈非基准端面对外圈基准端面相对高度差,通过旋转主轴测出凸出量的值和小值。

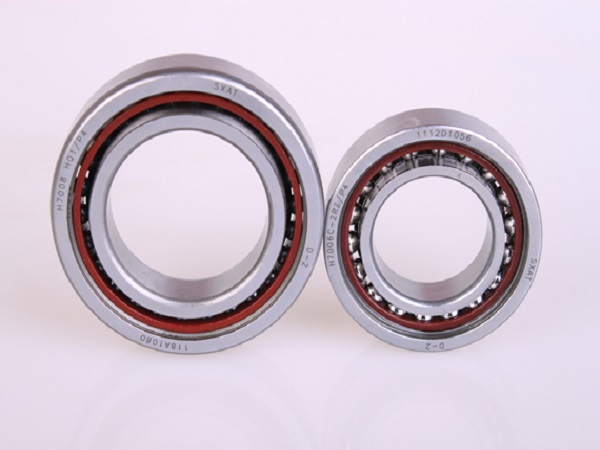

  宇耐尔角接触球轴承

  二、杠杆加压测量


  少量生产或小型组配角接触球轴承的厂家多采用杠杆加压测量方法,测量凸出量要经过以下基本步骤:

  按测量负荷调整配重位置,将基准件装入心轴进入测量位置,启动杠杆施加所需负荷,调整好测量表基准值后,取下基准件。将被测轴承装入心轴,以外圈基准端面定位,在内圈下端面由杠杆施加垂直端面的轴向力(即测量负荷)。测量内圈非基准端面对外圈基准端面相对高度差,通过旋转心轴测出凸出量的值和小值。测量的轴承凸出量值要按编号记录,供轴承组配使用。


  三、代用仪器测量


  偶尔生产组配角接触球轴承的厂家在不具备测量仪器的情况下。常常采用代用仪器测量。在加工一种较大型串联组配角接触球轴承时就采用代用仪器进行凸出量测量,方法如下:

  将基准件装人仪器定位心轴进人测量位置,调整好测量表使基准值指针为0,取下基准件。将被测轴承装人定位心轴,以内圈下端面定位,在外圈基准端面施加垂直端面的轴向力(即测量负荷套),以外圈非基准端面为测量点,通过旋转心轴测出凸出量的值和小值。测量内圈非基准端面对外圈基准端面相对高度差f。内圈基准端面对外圈非基准端面相对凸出量δ=C+f-B。采用代用仪器测量轴承凸出量时,代用仪器可用改进后的端摆仪器或高度测量仪。


  以上就是关于角接触球轴承凸出量测量方法的介绍,希望能对大家有所帮助。对不同类型的组配轴承,不同条件下可有不同的凸出量测量方法认真有效执行上述的凸出量测量方法,就能保证成品轴承达到“组配角接触球轴承技术条件”要求。洛阳宇耐尔精密轴承有限公司生产精密角接触球轴承,产品质量好,应用范围广,欢迎有意者留言或致电咨询。
