圆柱滚子轴承-单列圆柱滚子轴承型号表
型号	外形尺寸			额定承载	极限转速	保持架材料
	d	D	B	额定承载	极限转速
	d	D	B	Cr Cor	Grease Oil
N1008K	40	68	15	25.1 28	15000 17000	尼龙
N1009K	45	75	16	29.2 32.5	13000 15000	尼龙
N1010K	50	80	16	30.8 36.5	12000 14000	尼龙
N1011K	55	90	18	40.2 48	11000 13000	尼龙
N1012K	60	95	18	42.9 53	1000 12000	尼龙
N1013K	65	100	18	44.6 58.5	9500 11000	尼龙
N1014K	70	110	20	57.2 75	9000 10000	尼龙
N1015K	75	115	20	56.1 75	8500 9500	尼龙
N1016K	80	125	22	69.3 93	8000 9000	尼龙
N1017K	85	130	22	73.7 102	7500 8500	尼龙
N1018K	90	140	24	79.2 108	7000 8000	尼龙
N1019K	95	145	24	84.2 116	6700 7500	尼龙
N1020K	100	150	24	88 125	6700 7500	尼龙
N1021K	105	160	26	110 153	6300 7000	尼龙
N1022K	110	170	28	128 180	5600 6300	尼龙
N1024K	120	180	28	134 196	5300 6000	尼龙

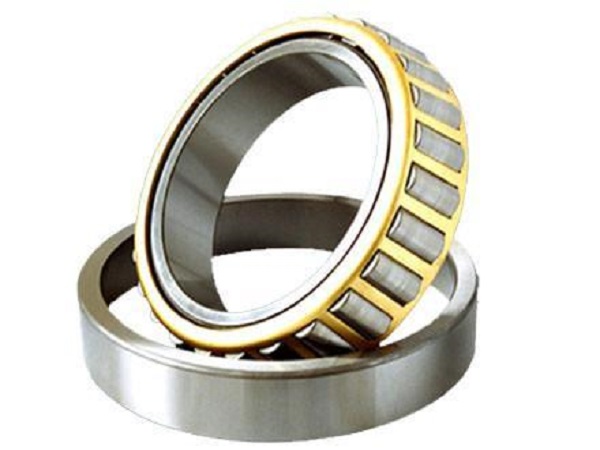

单列圆柱滚子轴承

产品简介

圆柱滚子轴承属于线接触，其承载能力和刚度高于点接触的角接触球轴承（包括多联组配轴承）。但允许的转速要低一些。因此，圆柱滚子轴承常用于载荷较大，要求刚度较高，而转速相对来说不太高的中、大型机床。

单列圆柱滚子轴承通常作为游动型支承与作为固定型支承的角接触球轴承组配套使用。

机床中常用的圆柱滚子轴承为圆锥孔双列圆柱滚子轴承。

该类轴承能承受较大的径问载荷，内外圈可分离，不能承受轴向载荷。因此常与承受轴向载荷的双向推力角接触球轴承组合使用。圆锥孔双列圆柱滚子轴承其内圈圆锥孔的锥度为1：12（即半锥角2° 2394°)，与主轴的锥形轴颈相吻合。轴承装配过程中，轴向移动内圈，可以把内圈胀大，从而改变轴承内部径向游隙并实现轴承的预紧。

N10和NN30系列圆柱滚子轴承，挡边开在内圈，外圈可分离。对于双列圆柱滚子轴承，当使用油润滑时，在轴承外圈中间设置了一个环型油槽和对称分布的三个润滑油孔，标记为W33。
