双列圆柱滚子轴承

双列圆柱滚子轴承

产品简介

圆柱滚子轴承属于线接触，其承载能力和刚度高于点接触的角接触球轴承（包括多联组配轴承）。但允许的转速要低一些。因此，圆柱滚子轴承常用于载荷较大，要求刚度较高，而转速相对来说不太高的中、大型机床。

单列圆柱滚子轴承通常作为游动型支承与作为固定型支承的角接触球轴承组配套使用。

机床中常用的圆柱滚子轴承为圆锥孔双列圆柱滚子轴承。

该类轴承能承受较大的径问载荷，内外圈可分离，不能承受轴向载荷。因此常与承受轴向载荷的双向推力角接触球轴承组合使用。圆锥孔双列圆柱滚子轴承其内圈圆锥孔的锥度为1：12（即半锥角2° 2394°)，与主轴的锥形轴颈相吻合。轴承装配过程中，轴向移动内圈，可以把内圈胀大，从而改变轴承内部径向游隙并实现轴承的预紧。

N10和NN30系列圆柱滚子轴承，挡边开在内圈，外圈可分离。对于双列圆柱滚子轴承，当使用油润滑时，在轴承外圈中间设置了一个环型油槽和对称分布的三个润滑油孔，标记为W33.

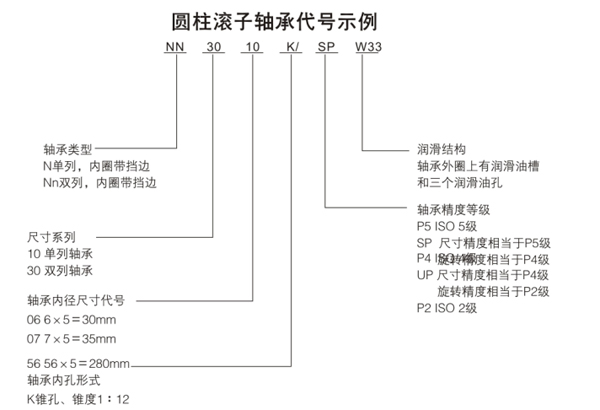

圆柱滚子轴承代号示例：
