“图文并茂”详细介绍角接触球轴承的安装方法

时间:2020-04-16 16:14:56 点击:676 次 来源:洛阳宇耐尔精密轴承有限公司

角接触球轴承的安装比深沟球轴承复杂,多为成对安装,并需采用预加载荷。安装得好,可使主机的工作精度、轴承寿命大大提高;否则,不仅精度达不到要求,寿命也会受到影响。 下面,宇耐尔小编就为大家详细介绍一下,角接触球轴承安装方法。

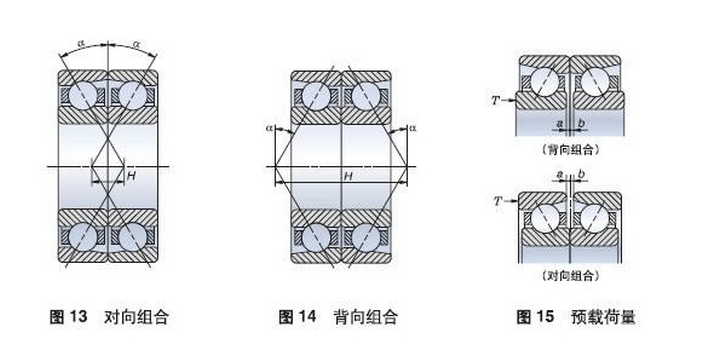

角接触轴承安装示意图

1.安装形式

角接触球轴承的安装形式,有背对背、面对面和串联排列三种。背对背(两轴承的宽端面相对)安装时,轴承的接触角线沿回转轴线方向扩散,可增加其径向和轴向的支承角度刚性,抗变形能力;面对面(两轴承的窄端面相对)安装时,轴承的接触角线朝回转轴线方向收敛,其地承角度刚性较小。由于轴承的内圈伸出外圈,当两轴承的外圈压紧到一起时,外圈的原始间隙消除,可以增加轴承的预加载荷;串联排列(两轴承的宽端面在一个方向)安装时,轴承的接触角线同向且平行,可使两轴承分担同一方向的工作载荷。但使用这种安装形式时,为了保证安装的轴向稳定性,两对串联排列的轴承必须在轴的两端对置安装。

2.预加载荷的获得

预加载荷可通过修磨轴承中一个套圈的端面,或用两个不同厚度的隔圈放在一对轴承的内、外圈之间,把轴承夹紧在一起,使钢球与滚道紧密接触而得到。

预加载荷的大小对轴承使用寿命影响很大,据有关资料介绍,当轴承装配有0.012mm过盈量时,使用寿命降低38%,有0.016mm过盈量时,使用寿命降低50%;当轴承装配有0.004mm间隙时,使用寿命显著下降,有0.008mm间隙时,使用寿命下降70%。因此,对预加载荷的大小进行合理选择,十分重要。一般高转速宜选用小的预加载荷,低转速宜选用大的预加载荷。同时,预加载荷应稍大于或等于轴向工作载荷

以上就是角接触球轴承安装方法,正确的安装方法不仅能保证轴承的正常使用,还能够提高其性能,更多相关资讯,请关注洛阳宇耐尔精密轴承有限公司。
