单列双列角接触球轴承的区别及不同都有哪些?

时间:2020-10-29 15:44:12 点击:96 次 来源:洛阳宇耐尔精密轴承有限公司
  角接触球轴承结构简单,极限转速高,摩擦力矩比较小,可同时承受径向和轴向载荷,旋转精度高、噪音小,作为零配件在各种机械设备中都有广泛的应用。角接触球轴承按轴承排列方式可分为单列角接触球轴承和双列角接触球轴承,这两种类型的轴承在许多方面都有不同。今天宇耐尔小编就为大家详细介绍一下单列双列角接触球轴承的区别及不同都有哪些。


  一、设计特点不同


  1、单列角接触球轴承其外圈滚道边没有锁口,可以与内圈、保持架、纲球组件分离,因而可以分别安装。这类多为内径小于10mm的微型轴承,单列角接触球轴承只能承受一个方向的轴向载荷。此类轴承在承受纯径向载荷时,由于滚动体载荷作用线与径向载荷作用线不在同一径向平面内,产生内部轴向分力,所以必须成对安装使用。以控制因施加径向载荷所产生的附加轴向力。接触角有15°、25°、40°三种,后缀代号分别为C、AC、B。

  2、双列角接触球轴承极限转速较高,接触角为32°,刚性好,轴承温升小,可承受倾覆力矩大。结构与相临两单列角接触球轴承作背对背安装时的情况类似。宽度比两个单列轴承稍窄,接触角为30°,可承受径向、力矩和双向推力载荷。

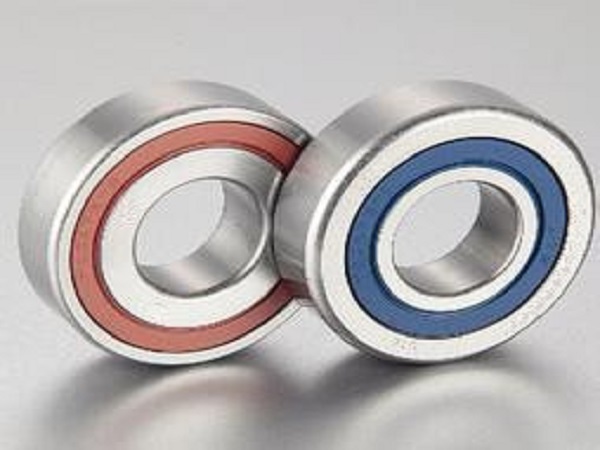

  宇耐尔精密角接触球轴承

  二、结构分类不同


  1、单列角接触球轴承一般有以下几种结构形式:分离型角接触球轴承;非分离型角接触球轴承;成对配置的角接触球轴承(背对背配置、面对面配置、串联配置)。

  2、双列角接触球轴承的结构变型有四种:

  ①A型外径小于或等于90mm轴承的标准设计。无装球缺口,因此能承受相等的双向轴向载荷。采用轻型玻璃纤维增强尼龙66保持架,轴承温升很小。

  ②A型外径大于90mm轴承的标准设计。一侧有装球缺口,配备钢板冲压保持架或黄铜实体保持架。

  ③E型加强型结构,一侧带装球缺口,可以装更多的钢球,因此承载能力较高。

  ④两面带防尘盖型和两面带密封圈型A型设计和E型设计的双列角接触球轴承都可以两侧带防尘盖(非接触式)或密封圈(接触式)。密封轴承的内部都填有防锈锂基润滑脂,运行温度一般在-30~+110℃。在使用期间不需再润滑,安装前不应加热,也不应清洗。


  三、具体使用不同


  1、单列角接触球轴承主要用于载荷较轻的高速旋转场合,要求轴承高精度、高转速、低温升低振动和一定的使用寿命。常作高速电主轴的支承件成对安装使用,是内表面磨床高速电主轴的关键配套件。单列角接触球轴承还可用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。

  2、双列角接触球轴承与单列角接触球轴承相比,具有更好的刚性,能承受倾覆力矩,轴承为非分离式。特别适用于有高刚性要求的应用场合。广泛用于小汽车的前轮轮毂中。(有的车型也用同尺寸的双列圆锥滚子轴承)


  以上就是单列双列角接触球轴承的区别及不同的具体介绍,希望能大家有所帮助。了解了这些区别及不同,才能更好地安装和使用角接触球轴承, 角接触球轴承成对安装的结构主要有背对背、面对面、串联这三种形式。洛阳宇耐尔精密轴承有限公司专业生产精密角接触球轴承,产品质量好,应用范围广,欢迎有意者留言或致电咨询。
