角接触球轴承怎么选型?轴承尺寸精度选择方法

时间:2020-05-09 10:25:25 点击:4554 次 来源:洛阳宇耐尔精密轴承有限公司
  不同角接触球轴承安装方法决定了用途也有所不同,不同的安装方式所分担的工作载荷也不同,因此在选择角接触球轴承型号时需要多方位考量,例如高速精密角接触球轴承则更适用于高速旋转的场合,下面就由宇耐尔小编为您解答一下角接触球轴承怎么选型。


  一、轴的尺寸

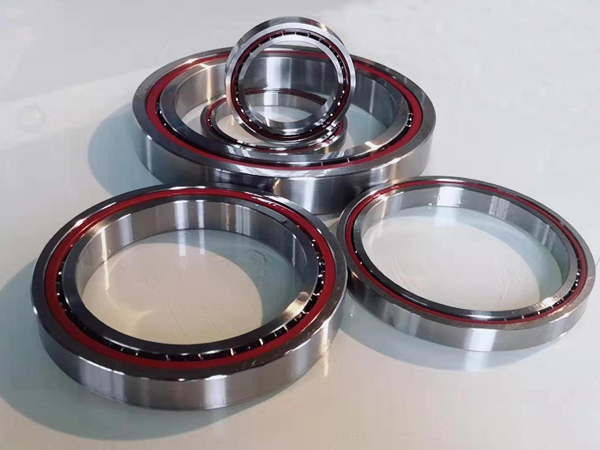

  角接触球轴承

  机械设计时,一般先确定轴的尺寸,然后根据轴的尺寸选择轴承,需要提前了解下角接触球轴承代号及含义。通常,小轴选用角接触球轴承;大轴选用圆柱滚子轴承、调心滚子轴承、圆锥滚子轴承(有时也可选用球轴承)。若轴承安装部位的径向空间受到限制,应采用径向截面高度较小的轴承。如滚针轴承、某些系列的深沟球轴承、角接触球轴承、圆柱滚子或调心滚子轴承以及薄壁轴承。若轴承安装部位的轴向空间受到限制,可采用宽度尺寸较小的轴承。


  二、轴承载荷



  1、载荷大小


  载荷大小通常是选择轴承尺寸的决定因素。滚子轴承比具有相同外形尺寸的球轴承承载能力大。通常球轴承适用于轻或中载荷、滚子轴承适用于承受重载荷。


  2、载荷方式


  纯径向载荷可选用深沟球轴承、圆柱滚子轴承。纯轴向载荷可选用推力球轴承、推力圆柱滚子轴承。有径向载荷又有轴向载荷(联合载荷)时,一般选用角接触球轴承或圆锥滚子轴承。若径向载荷较大而轴向载荷较小时,可选用深沟球轴承和内、外圈都有挡边的圆柱滚子轴承。如同时还存在轴或壳体变形大以及安装对中性差的情况,可选用调心球轴承、调心滚子轴承。若轴向载荷较大而径向载荷较小时可选用推力角接触球轴承,四点接触球轴承如还要求调心性能,可选用推力调心滚子轴承。


  三、轴承转速


  滚动轴承的工作转速主要取决于其允许运转温度,摩擦阻力低,内部发热较少的轴承适用于高速运转的场合。仅承受径向载荷时,选用深沟球轴承和圆柱滚子轴承可以达到较高的转速,若承受联合载荷时,宜选用角接触球轴承。采用特殊设计的高精度角接触球轴承,可以达到极高的转速,各种推力轴承的转速均低于径向轴承。


  四、旋转精度


  对于大多数机械,选用0级公差的轴承足以满足主机要求,但对轴的旋转精度有严格要求时,如机床主轴,精密机械和仪表等,则应选用较高公差等级的深沟球轴承、角接触球轴承、圆锥滚子轴承、圆柱滚子轴承和推力角接触球轴承。


  五、轴承刚性


  滚动轴承的刚性由其承受载荷时发生的弹性变形量来决定,一般情况下,这种变形量很小,可以忽略不计,但在某些机械中,如机床主轴系统,轴承的静态刚度和动态刚度对系统的特性影响很大。一般来说,滚子轴承比球轴承具有较高的刚度,各类轴承通过适当地“预紧”也可以不同程度地提高刚性。


  六、噪声与振动


  轴承本身的噪声与振动一般都很低。但对于中小电机、办公机械、家用电器和仪表等对噪声与运转平稳性有特殊要求的机械,通常选用低噪声轴承。


  七、轴向移动


  轴承普遍的配置方式是在轴的一端安装一套轴向定位的“同定轴承”,而在另一端安装一套轴向可移动的“游动轴承”,以防止由于轴热胀冷缩而产生卡死现象。经常用的“游动轴承”是内圈或外圈无挡边的圆柱滚子轴承,此时内圈与轴的配合或外圈与外壳孔的配合可采用过盈配合。有时也可选用不可分离型深沟球轴承或调心滚子轴承作游动轴承,但在安装时内圈与轴或外圈与外壳孔配合应选择间隙配合,以确保内圈或外圈有足够的轴向移动的自由。


  八、摩擦力矩


  球轴承的摩擦阻力较滚子轴承小,纯径向载荷作用时,径向接触轴承的摩擦阻力小;纯轴向载荷作用时,轴向接触轴承的摩擦阻力小;联合载荷作用时,轴承接触角与载荷角相近的角接触轴承摩擦阻力小。在需要低摩擦力矩的仪器和机械中,选用球轴承或圆柱滚子轴承较适宜。此外,低摩擦力矩轴承应避免采用接触式密封,同时,建议采用滴油润滑,油气润滑或其它有利于减磨的润滑方式。


  九、安装与拆卸


  具有圆柱形内孔的轴承用于安装拆卸较频繁的机械中,应优先选用分离型角接触球轴承、圆锥滚子轴承、可分离的圆柱滚子轴承、滚针轴承和推力轴承等。具有圆锥形内孔的轴承可安装在轴颈上,或借助紧定套或退卸套装在圆柱形轴颈上,安装拆卸很方便。


  以上就是对于角接触球轴承怎么选型的解答,尤其要注意角接触球轴承精度等级、尺寸和旋转精度的差异,单列角接触球轴承只能承受一个方向的轴向负荷,双列角接触球轴承可以承受较大的径向负荷,安装排列方式也是选型时需要考虑到的一点。洛阳宇耐尔专业生产各类角接触球轴承,与国外钢材商合作,采用优质的轴承钢原材料,大大延长轴承使用寿命。可根据客户需求定制高规格非标角接触球轴承,欢迎您留言或致电咨询。
