背对背角接触球轴承垫片安装方法

时间:2020-07-21 10:21:35 点击:290 次 来源:洛阳宇耐尔精密轴承有限公司
  给角接触球轴承加垫片常见于背对背安装,现在大部分角接触球轴承在出厂时都已经调好预紧,很少通过外部措施进行预紧调整。如果不能将游隙调整到适合的大小,就会造成角接触球轴承使用寿命短、甚至出现故障等问题,下面就由宇耐尔小编为您介绍一下角接触球轴承垫片安装方法。


  一、角接触球轴承游隙调整



  1、轴向预紧

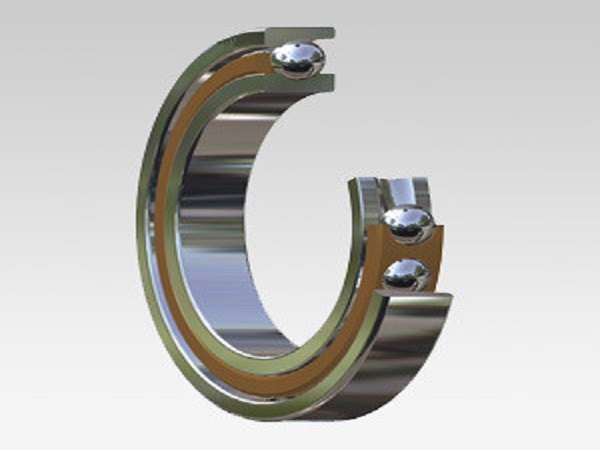

  角接触球轴承
  在定位预紧中,可通过调整衬套或垫片的尺寸,获得合适预紧量,也可通过测量或控制起动摩擦力矩来调得合适的预紧,还可直接使用预先调好预紧量的成对双联轴承来实现预紧的目的,此时一般不需用户再行调整,凡是经过轴向预紧的轴承,使用时其相对位置肯定不会发生变化。定压预紧是用螺旋弹簧、碟形弹簧等使轴承得到合适预紧的方法。预紧弹簧的刚性一般要比轴承的刚性小得多,所以定压预紧的轴承相对位置在使用中会有变化,但预紧量却大致不变。


  2、径向预紧


  角接触球轴承径向游隙调整主要是用径向顶紧法,多使用在承受径向负荷的圆锥孔轴承中,典型的例子是双列精密短圆柱滚子轴承利用螺母调整这种轴承相对于锥形轴颈的轴向位置,使内圈有合适的膨胀量而得到径向负游隙,这种方法多用于机床主轴和喷气式发动机中。


  二、角接触球轴承垫片安装方法


  角接触轴承属于滚动轴承中的球轴承,由于角接触轴承能同时承受径向力和一定的轴向力,其安装方式多为成对安装,有背对背形式、面对面形式,角接触轴承有整体式的、以及可分开式的两种,在安装中,一般都要给予一定的轴向力,用以消除轴承间隙,因此,轴承一般不给出游隙。


  1、计算轴承内部游隙


  为角接触轴承加垫圈是给轴承施加预紧的一种方法,目的是提高轴承的刚性、使轴承实现理想的游隙。一般轴承出厂前已经是带预紧的轴承了,通过外部构建施加预紧比较少见。要详细查轴承的预紧参数,根据参数加工合适的垫圈,普通轴承施加预紧还要计算轴承的内部游隙。


  2、调整轴向游隙


  由于角接触球轴承和圆锥滚子轴承的径向游隙和轴向游隙之间有一定的关系,因此在涉及游隙的问题时,只需指定其中一个数值,在大部分的情况下是以轴向游隙为主要参数。调整轴承的游隙或预紧时,可以在轴承达到零游隙后,通过拧松或锁紧轴上的螺母或轴承座中某些带螺纹的部件,如挡圈。


  3、计算垫片厚度


  在内圈或外圈与挡肩之间的位置,加上一些厚度经过计算的垫片或垫圈,具体采用哪一种方法来进行游隙的测量或调整,通常是根据需要调整的数量而考虑和决定。使用千分表是其中用来测量轴向游隙的方法,例如用于测量轮毂轴承的配置。否则会影响到测量结果的准确性,并不能调整到预先设定游隙或预紧。


  以上就是对于角接触球轴承垫片安装方法的介绍,在安装时需要注意游隙的计算,匹配到尺寸和厚度都合适的垫片,否则可能会起到反作用。宇耐尔专注生产角接触球轴承,可生产加工直径从8mm到800mm的超精密轴承,欢迎您留言或致电咨询。
