详解角接触球轴承后置代号含义都有哪些?

时间:2020-07-24 15:39:07 点击:401 次 来源:洛阳宇耐尔精密轴承有限公司
  之前为大家介绍过角接触球轴承代号及含义,分为前置代号和后置代号,角接触球轴承前置代号代表的是不同轴承的类型,后置代号按照从左至右的顺序排列,比较常见的AC、B、C分别代表接触角为25°、40°、15°的角接触球轴承,下面就由宇耐尔小编为您介绍一下角接触球轴承后置代号含义。


  一、内部结构

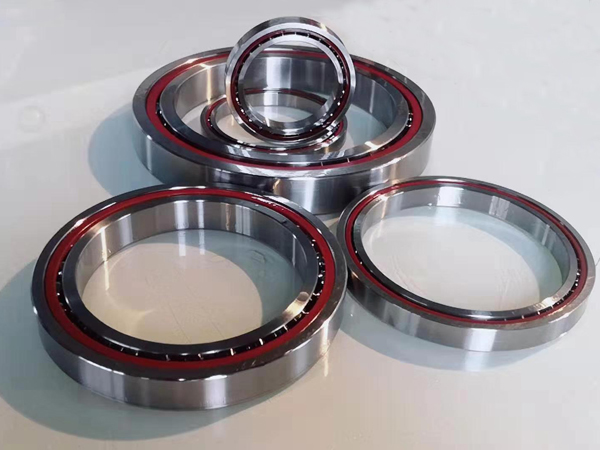

  角接触球轴承
  A、B、C、D、E——内部结构变化,C代表15°接触角,E代表25°接触角,B代表40°接触角,例:角接触球轴承7205C、7205E、7205B。例:圆柱滚子、调心滚子及推力调心滚子轴承N309E、21309E、29412E,加强型设计,轴承负载能力提高。

  VH——滚子自锁的满滚子圆柱滚子轴承,滚子的复圆直径不同于同型号的标准轴承,例:NJ2312VH。


  二、外形尺寸及外部结构


  DA——带双半内圈的可分离型双列角接触球轴承,例:3306DA。

  DZ——圆柱型外径的滚轮轴承,例:ST017DZ。

  K——圆锥孔轴承,锥度1:12,例:2308K。

  K30——圆锥孔轴承,锥度1:30,例:24040K30。

  2LS——双内圈两面带防尘盖的双列圆柱滚子轴承,例:NNF5026VC.2LS.V,内部结构变化,双内圈,两面带防尘盖、满滚子双列圆柱滚子轴承。

  N——外圈上带止动槽的轴承,例:6207N。

  NR——外圈上带止动槽和止动环的轴承,例:6207NR。

  N2-——外圈上带两个止动槽的四点接触球轴承,例:QJ315N2。

  S——外圈带润滑油槽和三个润滑油孔的轴承,例:23040S,轴承外径D≥320mm的调心滚子轴承均不标注S。

  X——外形尺寸符合国际标准的规定,例:32036X

  Z——特殊结构的技术条件,从Z11起依次向下排列,例:Z15——不锈钢制轴承(W-N01.3541)。

  ZZ——滚轮轴承带两个引导外圈的挡圈。


  三、尺寸和旋转精度


  P0——公差等级符合国际标准ISO规定的0级,代号中省略,不表示。

  P6——公差等级符合国际标准ISO规定的6级。

  P6X——公差等级符合国际标准ISO规定的6级圆锥滚子轴承。

  P5——公差等级符合国际标准ISO规定的5级。

  P4——公差等级符合国际标准ISO规定的4级。

  P2——公差等级符合国际标准ISO规定的2级(不包括圆锥滚子轴承)。

  SP——尺寸精度相当于5级,旋转精度相当于4级(双列圆柱滚子轴承)。

  UP——尺寸精度相当于4级,旋转精度高于4级(双列圆柱滚子轴承)。

  HG——尺寸精度相当于4级,旋转精度高于4级,低于2级(主轴轴承)。


  四、游隙


  公差等级代号与游隙代号需同时表示时,取公差等级代号(P0级不表示)加上游隙组号(0组不表示)组合表示。例:P63=P6+C3,表示轴承公差等级P6级,径向游隙3组。

  非标准游隙,在要求特殊径向游隙和轴向游隙的情况下,有关极限值应在字母R(径向游隙)或A(轴向游隙)之后用μm数表示,数字之间要用小圆点隔开。例:6210.R10.20——6210轴承,径向游隙10μm至20μm。


  五、热处理


  S0——轴承套圈经过高温回火处理,工作温度可达150℃。

  S1——轴承套圈经过高温回火处理,工作温度可达200℃。

  S2——轴承套圈经过高温回火处理,工作温度可达250℃。

  S3——轴承套圈经过高温回火处理,工作温度可达300℃。

  S4——轴承套圈经过高温回火处理,工作温度可达350℃。


  以上就是对于角接触球轴承后置代号含义的介绍,在选择角接触球轴承首先考虑的就是代号,需要根据实际工作需要来进行选择,如果您有关于型号这方面的问题,欢迎留言或致电咨询,洛阳宇耐尔精密轴承已开发出精密机床用轴承6大系列280多个品种,经验丰富,保证交付到您手中的每套角接触球轴承都是精益求精的高精尖专。
